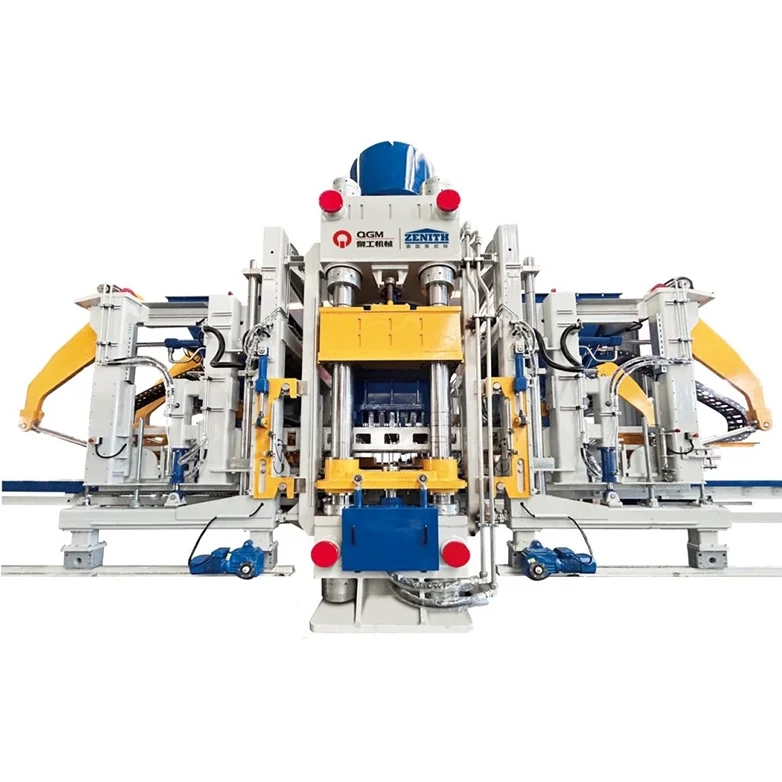

Construída em torno de uma arquitetura mecânica, hidráulica e elétrica integrada, a série VP combina uma estrutura de máquina de alta resistência, prensagem hidráulica de grande tonelagem, servovibração e automação inteligente. Componentes reconhecidos internacionalmente são usados em sistemas-chave para suportar operação estável e desempenho de conformação consistente.
Com três configurações de força de prensagem – 600, 900 e 1.500 toneladas – a série ZN-VP fornece uma solução escalável para fabricantes de produtos de concreto com diferentes requisitos de produção e especificações de produto.
A máquina é particularmente adequada para aplicações onde a pressão de formação, a adaptabilidade do material e a flexibilidade do produto são importantes. Dependendo do modelo selecionado, configuração do molde e configuração de produção, a máquina pode fabricar:
●Blocos de concreto padrão
●Blocos ocos
●Blocos de pavimentação
● Meio-fio
●Produtos de concreto com aparência de pedra
●Produtos para paisagismo
● Blocos de proteção de taludes para conservação da água
●Produtos de concreto decorativos e de parede
A série ZN-VP também suporta a utilização de diversas matérias-primas de granulação fina e à base de resíduos sólidos, incluindo resíduos de construção, resíduos sólidos metalúrgicos, rejeitos de minas, pó de pedra, lodo e lama de lavagem de areia, sujeitos à preparação adequada do material e ao projeto de mistura.
Isto torna a série ZN-VP uma opção adequada para projetos de produção de blocos de concreto com foco na reciclagem de resíduos sólidos e produtos de concreto com valor agregado.
| Modelo | ZN600VP | ZN900VP | ZN1500VP |
| Altura do produto | 40-200mmPersonalizável; especifique ao fazer o pedido | 40-200mmPersonalizável; especifique ao fazer o pedido | 40-200mmPersonalizável; especifique ao fazer o pedido |
| Tamanho da palete | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Força de Pressão Principal | 600T | 900T | 1500T |
| Diâmetro do cilindro principal | φ500 mm | φ600 mm | φ800 mm |
| Peso da Máquina (Material Base + Mistura Facial + Sistema Hidráulico) | Aprox. 61T | Aprox. 66T | Aprox. 80T |
| Energia Hidráulica | 75kW | 90kW | 110kW |
| Dimensões da máquina (C × A × L) | Aprox.6900x5600x2800mm | Aprox.7200x5600x2800mm | Aprox.8500x6000x3300mm |
| Bloco de concreto padrão240*115*53mm | 42 unidades/molde | 52 unidades/molde | 64 unidades/molde |
| Bloco de pavimentação200*100*60mm | 30 unidades/molde | 40 unidades/molde | 48 unidades/molde |
| Produto de concreto com aparência de pedra 600 * 300 * 80 mm | 3 unidades/molde | 3 unidades/molde | 6 unidades/molde |
| Bloco oco390*190*190mm | 10 unidades/molde | 10 unidades/molde | 12 unidades/molde |

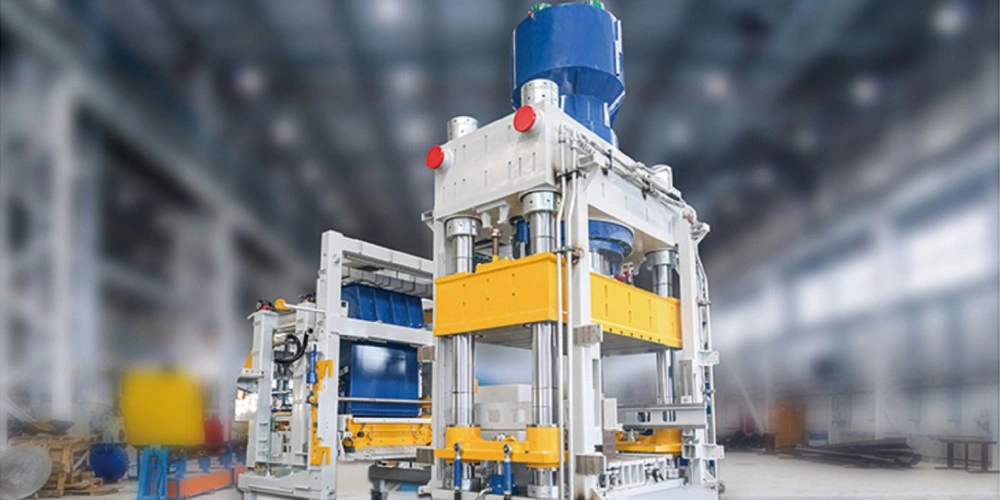

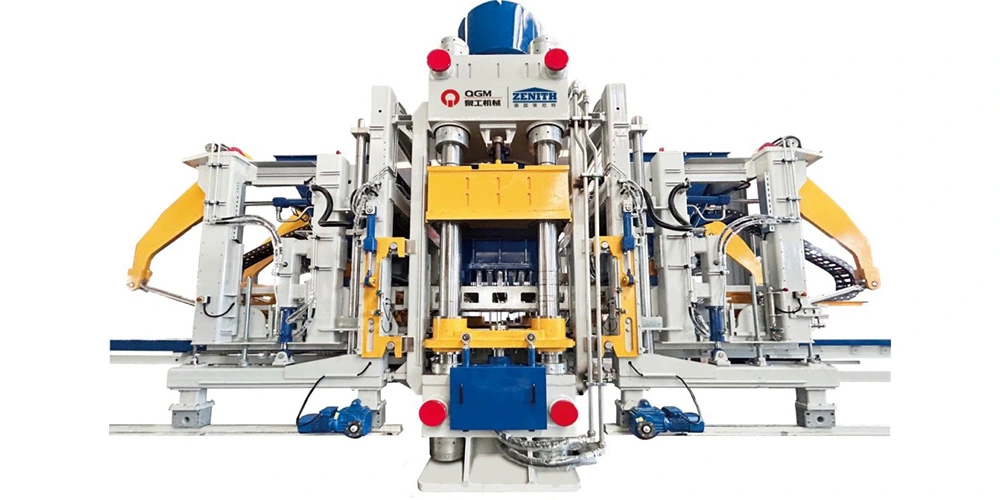

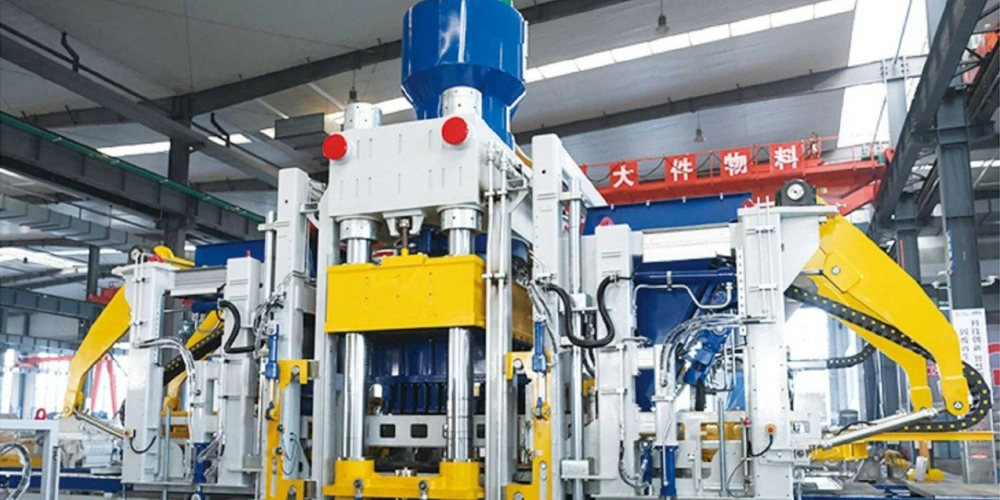

A estrutura principal da máquina é fabricada a partir de seções de aço com formatos especiais e incorpora tecnologia patenteada de projeto estrutural.
A estrutura soldada passa por tratamento de alívio de tensão de vibração para melhorar a estabilidade estrutural. Colunas de grande diâmetro fornecem suporte e orientação durante o fechamento do molde, ajudando a manter o posicionamento preciso do molde durante todo o processo de conformação.
O sistema de desmoldagem adota sincronização mecânica para coordenar a liberação do molde e apoiar a formação consistente do produto.
Para a produção de blocos de concreto de alta pressão, uma estrutura rígida da máquina é essencial para manter o movimento estável do molde e condições de formação repetíveis.
O sistema de conformação hidráulica é uma das características que definem a série ZN-VP.
Os três modelos proporcionam forças máximas de prensagem principal de 600, 900 e 1.500 toneladas, respectivamente. Cilindros principais de grande diâmetro geram a força de conformação necessária para a produção de produtos de concreto de alta pressão.

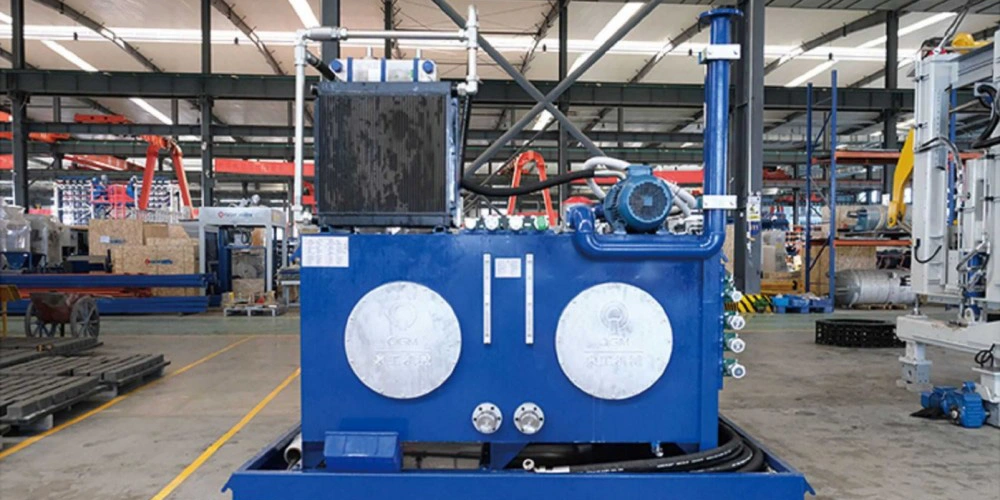

Bombas e válvulas hidráulicas de marcas internacionais são usadas no sistema hidráulico. A velocidade de prensagem, pressão e curso podem ser ajustados de acordo com os requisitos do produto e do processo.
Isto permite que o processo de conformação seja configurado para diferentes tipos de produtos e características de materiais.
A configuração hidráulica de alta pressão é particularmente relevante para fabricantes que produzem produtos de concreto denso ou que trabalham com misturas contendo pós finos e materiais derivados de resíduos sólidos.
A série ZN-VP incorpora tecnologia avançada de servovibração alemã.
Os servomotores fornecem resposta rápida e controle preciso dos parâmetros de vibração, permitindo que a força de excitação e o desempenho da vibração sejam ajustados de acordo com os requisitos de produção.
Em comparação com o controle de vibração fixo, a tecnologia servo oferece maior flexibilidade ao alternar entre diferentes tipos de produtos e formulações de materiais.
O processo de vibração controlada suporta a compactação do concreto e ajuda a manter condições consistentes de formação do produto.
A tecnologia de formação de blocos de concreto com servovibração é especialmente valiosa quando uma linha de produção precisa acomodar múltiplas especificações de produtos, em vez de operar continuamente um único produto padronizado.

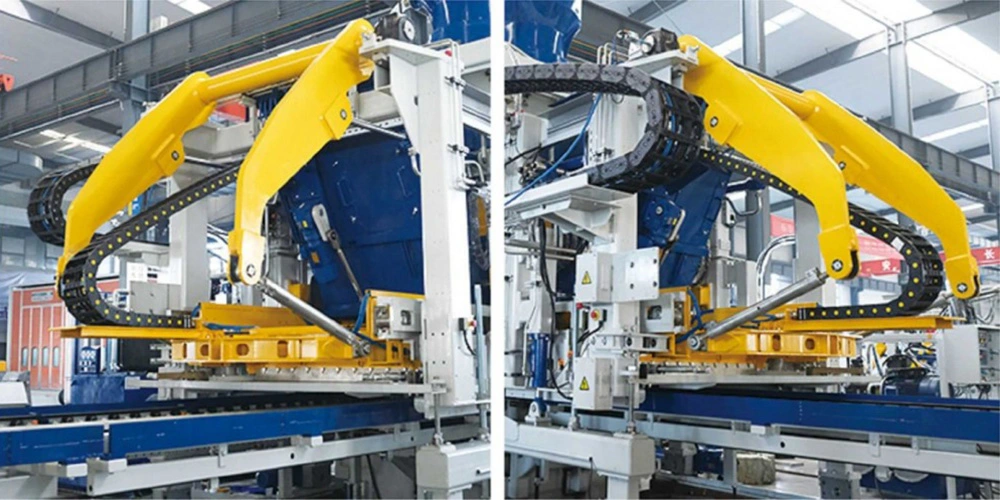

O sistema de alimentação de material utiliza uma configuração robusta de braço oscilante para distribuição consistente de material.
Rodas-guia de grande diâmetro suportam o movimento suave do carro de alimentação, enquanto placas de desgaste substituíveis são instaladas nas principais superfícies de contato para simplificar a manutenção.
A plataforma de alimentação também utiliza componentes de desgaste substituíveis. O travamento hidráulico permite que a seção de alimentação seja aberta e fixada durante as operações de inspeção, limpeza e manutenção.
Este design proporciona acesso mais fácil às peças de desgaste e ajuda a reduzir a complexidade dos trabalhos de manutenção de rotina.
A série ZN-VP combina dois mecanismos de formação:Pressão estática de alta pressão + servovibração.
O sistema hidráulico fornece a principal força de conformação, enquanto o sistema vibratório auxilia na compactação do material durante a moldagem.
De acordo com a configuração técnica original, o sistema fornece até 900 ou 1.500 toneladas de força de pressão principal e 120 kN de força de vibração nos modelos correspondentes.
A tecnologia combinada destina-se a atender aos requisitos de formação de produtos de concreto de processo seco usando tanto materiais grosseiros de resíduos sólidos quanto materiais em pó ultrafinos.
Pode ser aplicado na produção de:
● Pavimentações de concreto com aparência de pedra
●Produtos de pavimentação permeáveis
● Meio-fio
●Blocos de concreto convencionais
●Produtos de concreto para paisagismo
●Outros produtos de concreto personalizados
Para projetos que exigem diversidade de produtos e flexibilidade de materiais, a configuração combinada de prensagem e vibração oferece uma alternativa aos sistemas convencionais de formação por pressão estática ou somente vibração.

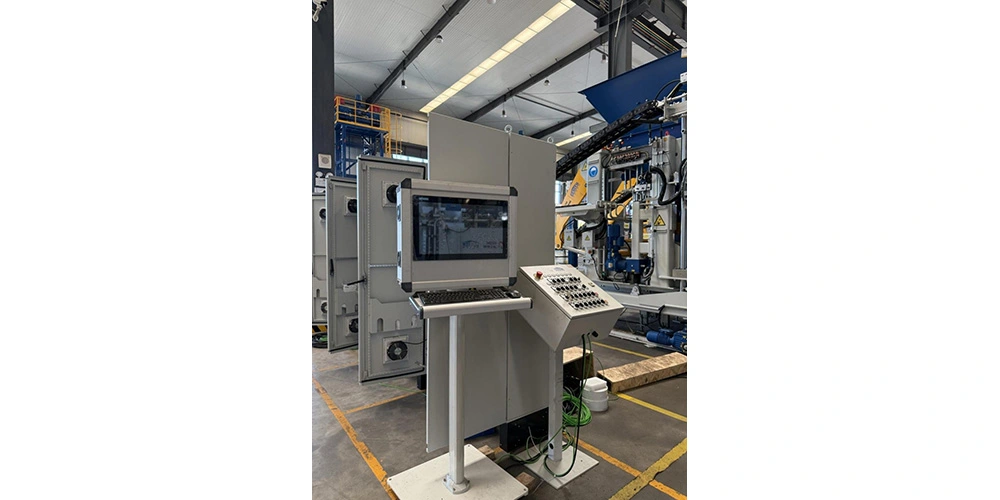

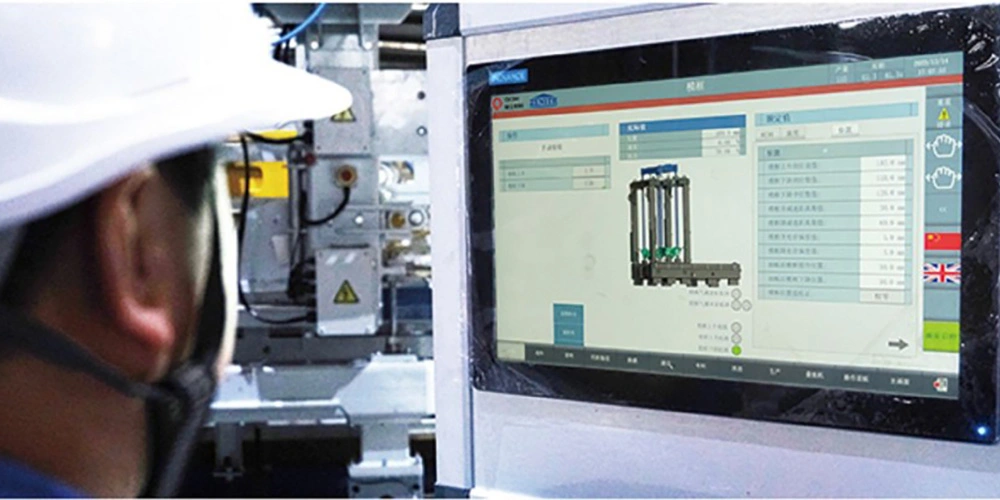

A série ZN-VP integra tecnologia de automação alemã com uma interface visual homem-máquina.
O sistema de controle coordena os processos de conformação da máquina, ao mesmo tempo que fornece aos operadores uma interface clara para o gerenciamento da produção.
As principais funções incluem:
●Gerenciamento de receitas de produção
●Gerenciamento de parâmetros operacionais
●Monitoramento do status do equipamento
● Coleta de dados de produção
●Controle de operação da máquina
●Informações visualizadas do equipamento
Ao reduzir a intervenção manual desnecessária, a arquitetura de controle integrada ajuda os operadores a gerenciar os parâmetros de produção de forma mais consistente.

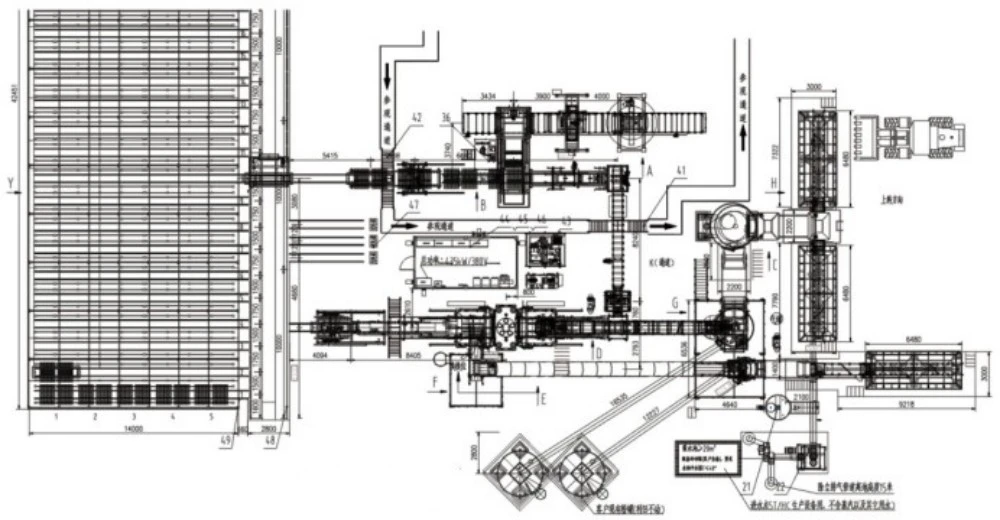

Para linhas de produção automatizadas de blocos de concreto, o controle centralizado também fornece uma interface mais clara entre a máquina de blocos e o equipamento a montante ou a jusante.

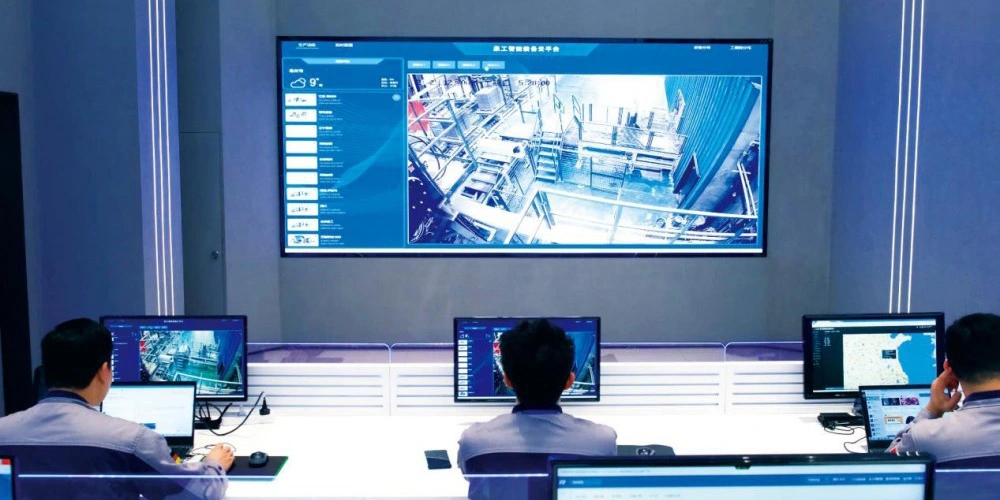

A Plataforma de Serviços em Nuvem de Equipamentos Inteligentes da QGM estende o gerenciamento da máquina além do gabinete de controle local.
A plataforma integra computação em nuvem, comunicação de dados, modelagem de equipamentos, inteligência artificial, redes neurais difusas e tecnologias de big data para coletar e analisar informações operacionais de equipamentos e padrões de uso.
Dependendo da configuração e autorização do sistema, a plataforma suporta:
●Monitoramento on-line de equipamentos
●Controle remoto de equipamentos
●Suporte técnico remoto
● Detecção preditiva de falhas
●Diagnóstico de falhas
●Avaliação da integridade do equipamento
●Relatórios de operação automatizados
●Análise de dados de equipamentos
Isso cria uma conexão digital entre a máquina de fabricação de blocos e as funções de serviço baseadas em nuvem.
Para fabricantes de blocos no exterior, o monitoramento de equipamentos baseado em nuvem pode fornecer uma camada adicional de suporte quando o equipamento de produção estiver localizado longe do centro de serviços técnicos do fabricante.
A abordagem de equipamentos inteligentes e serviços em nuvem da QGM é consistente com seu desenvolvimento mais amplo de equipamentos de fabricação de blocos conectados digitalmente e sistemas de produção inteligentes.

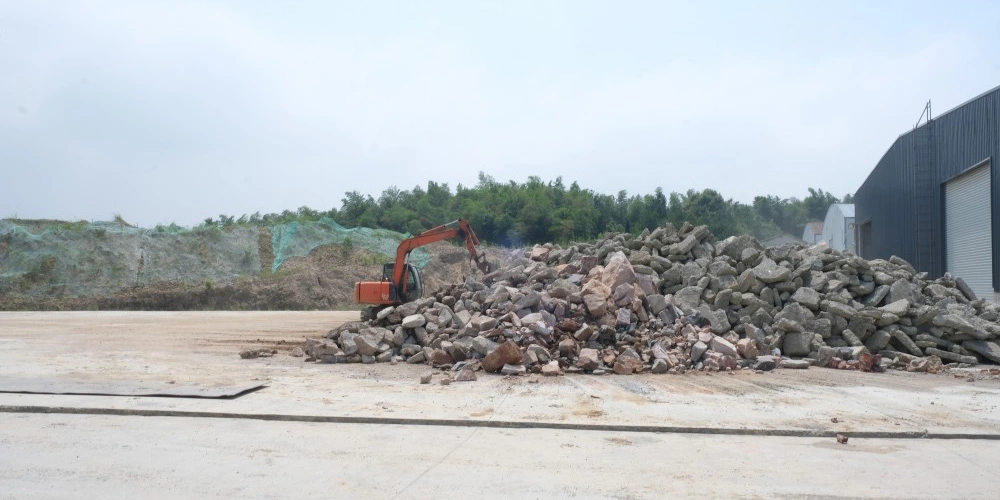

Uma das principais características de aplicação da série ZN-VP é a sua adaptabilidade a diferentes matérias-primas.
Dependendo das propriedades do material, do pré-processamento e do projeto da mistura, a máquina pode ser usada com materiais como:
Materiais Resíduos Sólidos
●Resíduos de construção
●Resíduos sólidos metalúrgicos
●Rejeitos de minas
●Pó de pedra
●Lodo
●Lama para lavagem de areia
A proporção real do material e a formulação devem ser determinadas de acordo com as propriedades físicas e químicas dos materiais disponíveis localmente.
Produtos de concreto

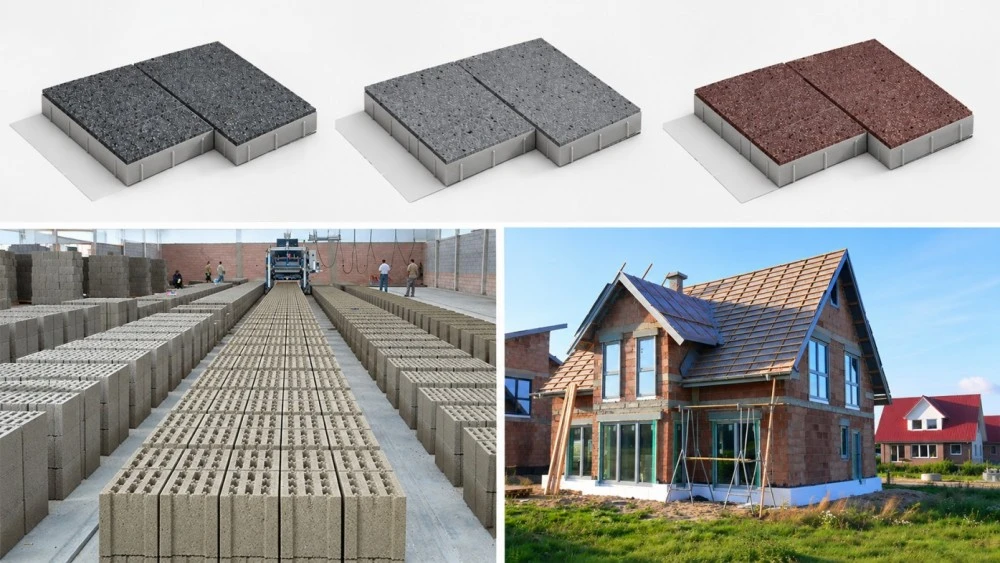

A máquina pode ser configurada para a produção de:
●Blocos de concreto padrão
●Blocos ocos
●Blocos de pavimentação
● Pavimentações permeáveis
● Meio-fio
●Produtos de concreto com aparência de pedra
●Produtos para paisagismo
● Blocos de proteção de taludes
●Produtos de concreto decorativos para paredes
Isto torna a série ZN-VP relevante para projetos de reciclagem de resíduos sólidos onde o objetivo é transformar resíduos devidamente processados em produtos de concreto comercializáveis.
A ZN600VP, ZN900VP e ZN1500VP oferecem três configurações diferentes de equipamentos dentro do mesmo conceito de conformação hidráulica.
A seleção do modelo apropriado depende de fatores como:
●Força de pressão necessária
●Dimensões do palete
●Tamanho do produto
● Gama de produtos
●Características da matéria-prima
●Configuração do molde
●Escala de produção necessária
●Espaço disponível para fábrica
●Configuração completa da linha
