| Características | |
|---|---|
| Máx. altura do bloco | 500 milímetros |
| Min. altura do bloco | 40mm |
| Altura do bloco opcional (min.) | 30mm |
| Tamanho do palete | |
| Padrão | 1.400x1.100x50mm |
| Diferentes tamanhos de paletes são possíveis | |
| Tremonha de concreto traseira | |
| Volume (geométrico) máx. | 2.400 litros |
| Funil de mistura facial | |
| Volume (geométrico) máx. | 2.400 litros |
| Diferentes execuções de tremonha com placa de tração ou aba doseadora para produção multicolorida estão disponíveis. |
|
| A altura de alimentação pode ser ajustada individualmente. | |
| Peso da máquina | |
| Com unidade de mistura facial e molde | AC. 35.000kg |

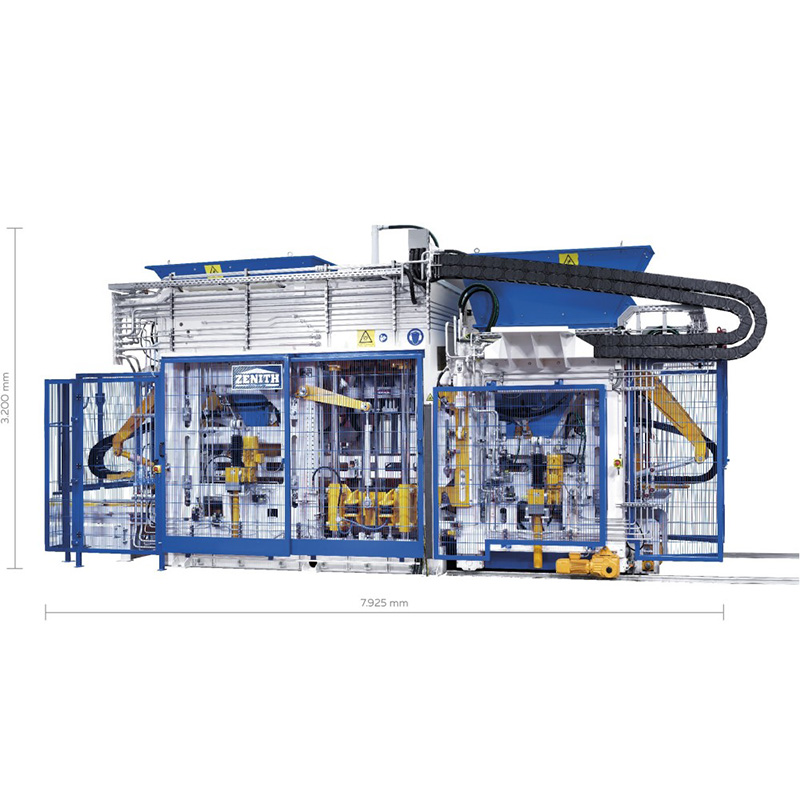

| Dimensão da máquina | |
| Máx. comprimento total com unidade de mistura facial | 7,925 milímetros |
| Máx. altura total (transporte) | 3.200mm |
| Largura total máxima | 3.100mm |
| Sistema de vibração | |
|---|---|
| Mesa vibratória monocomponente, servo vibração ultradinâmica com controle de frequência e amplitude (força centrífuga máx.) |
175 kN |
| 2 vibradores de cabeça tamper (força centrífuga máx.) | 35kN |
| Hidráulica | |
| Capacidade (total) | 560 l/min |
| Pressão de operação
bomba 1 máquina cabeça de violação da bomba 2 modo de configuração da bomba 3 |
180 barras 200 barras 200 barras |
| Elétrica | |
| Potência de conexão (padrão) com unidade de mistura facial Potência instalada |
ca. 310kW |
| Potência de conexão | ca. 160kW |
| Proteção de fusível | 315A |
| Linha de abastecimento | 4x 185mm² alternativa 2x 4x 70mm² |
| Sistema Siemens S7-1500, TIA-Portal |
|

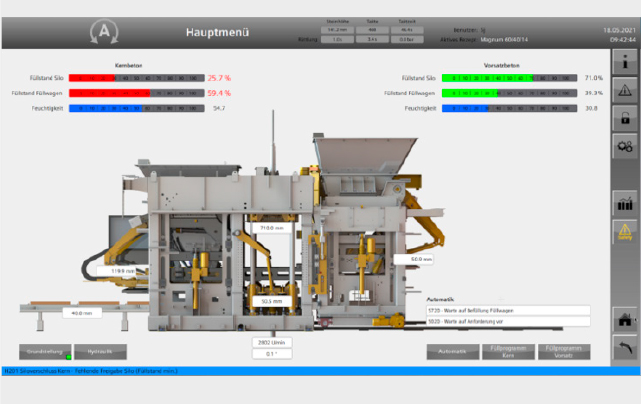

| Operação via painel de toque |
|
Os detalhes técnicos estão sujeitos a alterações – sem aviso prévio. As fotos dos equipamentos mostrados são apenas exemplos. As fotos podem incluir opções conforme a demanda do cliente.

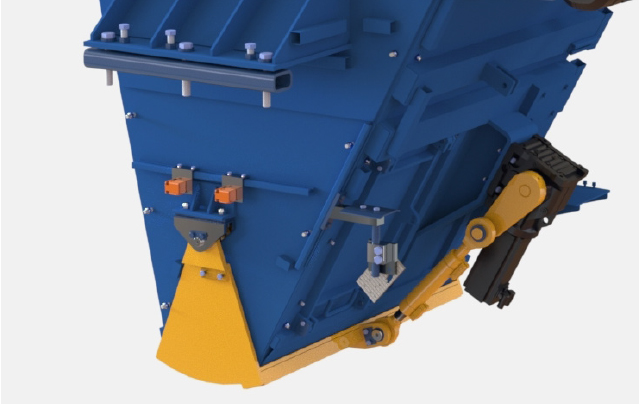

A tremonha de base ajustável em altura é uma novidade especial e foi desenvolvida para melhorar significativamente a qualidade dos produtos de concreto. Ajuda a otimizar o fluxo de material e cuida de uma distribuição uniforme do material. Além disso, a quantidade de enchimento na gaveta de alimentação pode ser ajustada com precisão e de acordo com o produto.

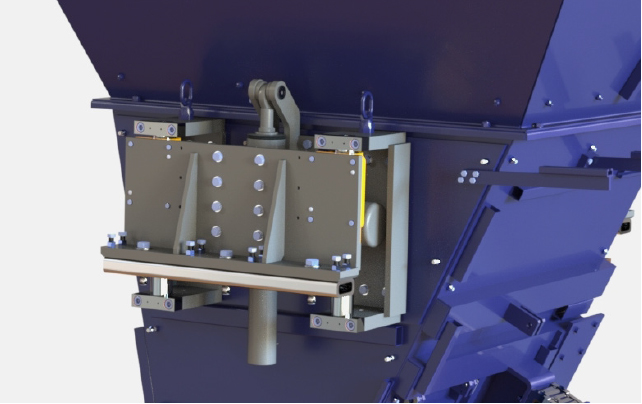

As abas das tremonhas de mistura de base e de face são equipadas com servomotores. Isto permite tempos de abertura e fecho extremamente rápidos. O resultado é uma dosagem muito mais exata. A vantagem é uma melhor reprodutibilidade do processo de produção, o que melhora ainda mais a alta qualidade do produto.
A cabeça do tamper principal oferece muito mais flexibilidade durante a produção do que as cabeças do tamper comuns. O número de amortecedores de borracha pode ser selecionado livremente. Além disso, o tamper principal também pode ser projetado de acordo com conexões de outros fabricantes. Essas inovações tornam a produção muito mais precisa e confiável.

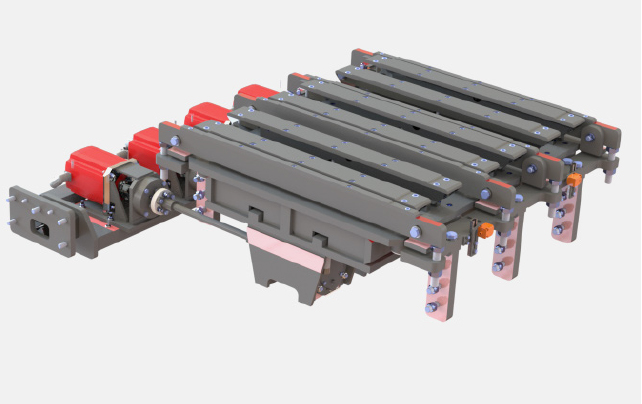

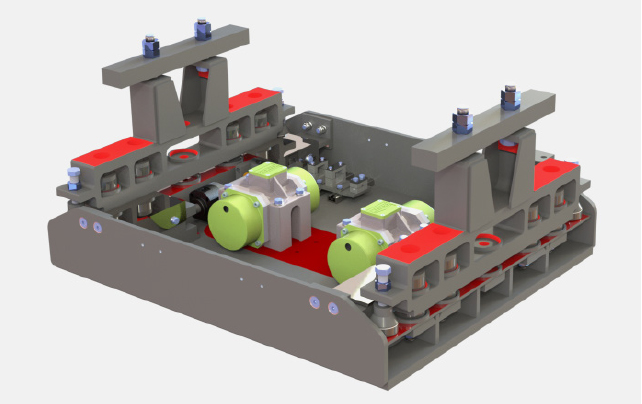

O sistema de vibração com mesa vibratória monocomponente foi desenvolvido em cooperação com a RWTH Aachen. Atinge uma alta eficiência energética graças à distribuição ideal das forças de vibração. Como este sistema funciona sem banho de óleo e não necessita de refrigeração adicional de ar, é muito ecológico e permite fácil manutenção.

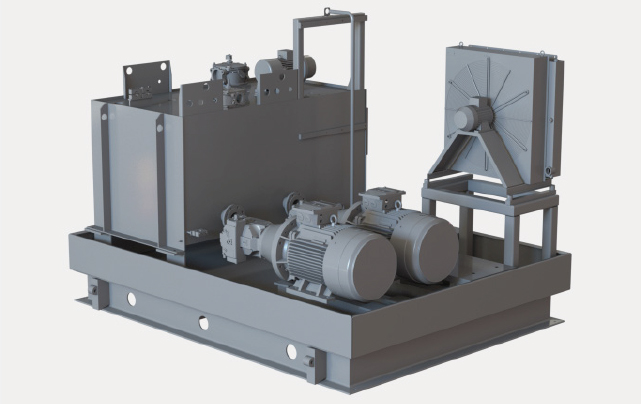

A máquina funciona com duas bombas principais (capacidade 270l/min) e dois acumuladores de pressão para tempos de ciclo rápidos durante a produção regular. Em caso de falha da bomba, a máquina pode ser operada com a segunda bomba para evitar a parada da produção. A bomba adicional para modo de ajuste (capacidade 20l/min) garante uma limitação segura de velocidades para os respectivos movimentos.
Todos os eixos principais (cabeça do tamper, molde, gaveta de alimentação, grelha de enchimento) são projetados como eixos controlados no portal TIA. Portanto, a eletrônica de controle externa não é necessária. Este sistema proporciona um posicionamento exato e contínuo. A alta precisão das repetições no processo de produção garante uma qualidade de produto constantemente elevada durante a produção ininterrupta.
