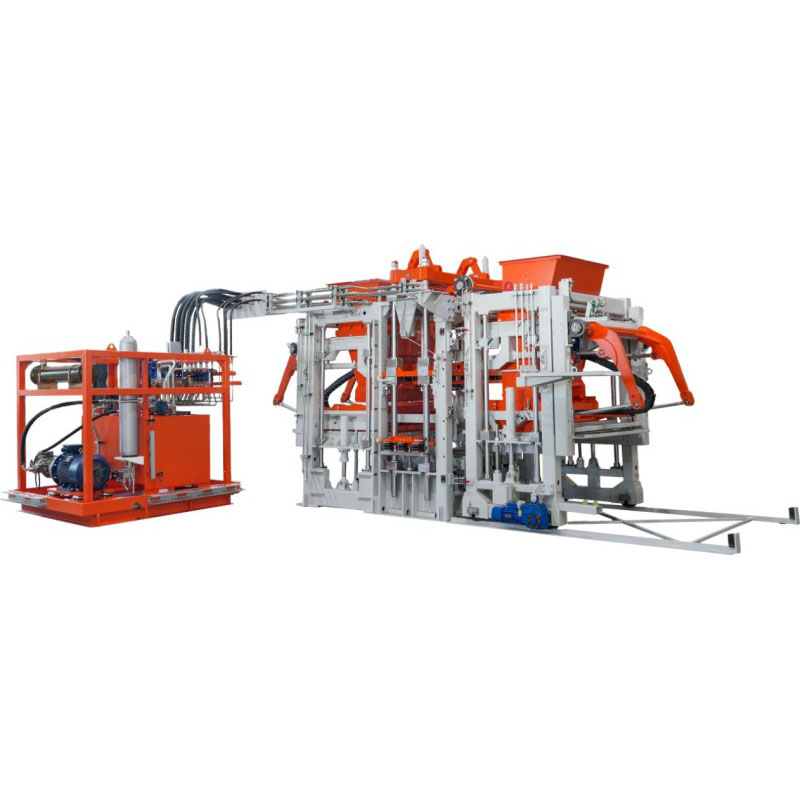

Máquina de moldagem permeável para pavimentação de grama

A máquina de moldagem permeável para pavimentadora de grama adota uma estrutura integrada hidráulica de pórtico de alta rigidez, equipada com um sistema de vibração acionado por servomotor duplo e um dispositivo de pressurização síncrona de 4000KN. Através da pressurização superior e inferior combinada com tecnologia de vibração de múltiplas fontes, garante que a densidade interna das pavimentadoras de grama produzidas atinja mais de 98%, a resistência à compressão seja estável na faixa MU10.0-MU15.0 e o erro de espessura do produto acabado seja estritamente controlado dentro de 1 mm.

Em termos de capacidades básicas de produção, um único molde pode formar 18 tijolos de pavimentação de 100 × 200 × 60 mm de uma só vez, com uma capacidade de produção horária estável de até 2.000 tijolos. Contando com o sistema patenteado de troca rápida de molde da marca, a troca de molde pode ser concluída em 30 minutos sem assistência profissional de içamento.

É compatível com mais de 20 especificações diferentes de materiais de construção, incluindo meio-fio, tijolos de proteção de encostas e tijolos permeáveis, atendendo plenamente às diversas necessidades de projetos municipais de engenharia, paisagismo e desenvolvimento imobiliário.

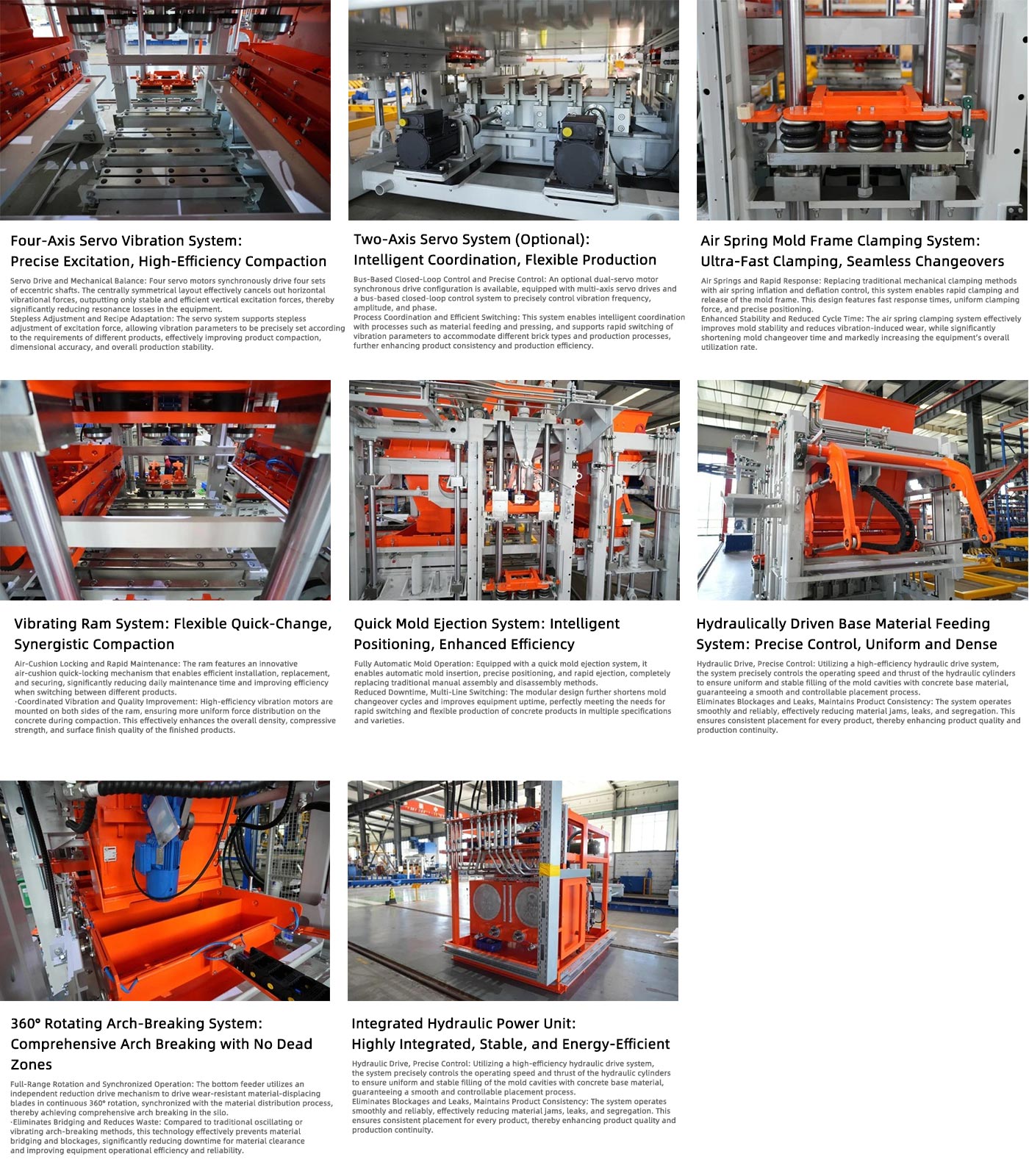

Principais vantagens tecnológicas

1. Um sistema de controle inteligente de cadeia completa: O equipamento é equipado com um PLC de nível industrial e uma plataforma de serviço em nuvem exclusiva da Quanzhou, permitindo monitoramento em tempo real e otimização dinâmica de 32 parâmetros principais do processo, como frequência de vibração e pressão de formação.
Ele suporta vibração de ajuste de frequência contínua de 0-50 Hz, e o algoritmo AI integrado pode corresponder automaticamente à curva de vibração ideal de acordo com a distribuição do tamanho das partículas e o teor de umidade de diferentes matérias-primas, garantindo distribuição uniforme do material sem segregação no estágio de baixa frequência e desgaseificação rápida e formação densa do corpo verde no estágio de alta frequência.
O sistema de autodiagnóstico que o acompanha pode fornecer avisos antecipados sobre possíveis problemas, como desgaste do grupo de válvulas hidráulicas e mau funcionamento do motor vibratório, reduzindo o tempo de inatividade não planejado em mais de 30% e melhorando significativamente a estabilidade da operação contínua da linha de produção.
2. O inovador processo de moldagem de alta precisão e alta eficiência adota um processo proprietário de "colocação de material em três estágios + fixação hidráulica". O sistema de colocação forçada de material utiliza tecnologia de descarga centrífuga para garantir a distribuição uniforme de materiais de concreto dentro da caixa de molde, evitando completamente pontos problemáticos da indústria, como escassez localizada de material e compactação irregular.
Combinado com um dispositivo de amortecimento de vibração de cápsula de estação completa, o ruído operacional do equipamento é controlado abaixo de 75dB, muito abaixo do limite de ruído de produção industrial. O ciclo de moldagem padrão para toda a máquina é de apenas 15 a 20 segundos, com uma capacidade de produção de 8 horas em um único turno superior a 45.000 tijolos.
Os tijolos recém-desmoldados podem ser empilhados diretamente em 5 camadas sem suporte adicional de paletes, economizando 80% na aquisição de paletes de madeira e nos custos de desgaste diário, reduzindo significativamente os custos de investimento de suporte da linha de produção.
3. O equipamento apresenta um design abrangente de proteção ambiental e economia de energia, com consumo unitário de energia do produto controlado em 2,8 kW·h/ton de tijolos, uma redução de 15% em comparação aos modelos tradicionais das mesmas especificações. Equipado com uma tampa contra poeira totalmente fechada e um sistema de coleta de poeira com pressão negativa, a concentração de emissão de poeira no local de produção é ≤8 mg/m³.
Simultaneamente, o equipamento pode utilizar eficientemente vários resíduos sólidos industriais, como resíduos de construção, cinzas volantes e escória de aço como matérias-primas de produção, com uma taxa de adição de resíduos sólidos de 60% a 80%, alcançando verdadeiramente a utilização de recursos ao "transformar resíduos em tesouro".
As pavimentadoras de grama produzidas atingem o nível F150 em testes de ciclo de congelamento e descongelamento, com coeficiente de permeabilidade de 1,5×10⁻²cm/s, adaptando-se perfeitamente às necessidades de construção de pavimentação permeável em cidades de esponja, estacionamentos ecológicos e outros cenários.
4. Rotação de faixa completa e operação síncrona: O carrinho de material inferior adota um mecanismo de acionamento de redução independente, acionando as lâminas de alimentação de material resistentes ao desgaste para girar continuamente 360° e sincronizar com a ação de alimentação de material, conseguindo a quebra do arco completo da tremonha.
Eliminação de pontes e redução de perdas: Em comparação com os rompedores oscilantes ou de arco vibratório tradicionais, esta tecnologia evita efetivamente pontes e bloqueios de materiais, reduzindo significativamente o tempo de inatividade para limpeza de materiais e melhorando a eficiência e a confiabilidade operacional do equipamento.
5. Projeto modular integrado: A integração de energia hidráulica, sistema de controle e circuitos de óleo em um único módulo reduz significativamente as conexões externas de tubulações em comparação com projetos divididos tradicionais, reduzindo o risco de vazamento e melhorando a velocidade de resposta do sistema e a estabilidade operacional.
Operação contínua de alta eficiência, baixo consumo: O design integrado torna a manutenção diária mais conveniente. O sistema apresenta vantagens como velocidade de resposta rápida, pressão estável e baixo consumo de energia, atendendo aos requisitos para operação contínua e eficiente do equipamento a longo prazo.

Especificações Técnicas

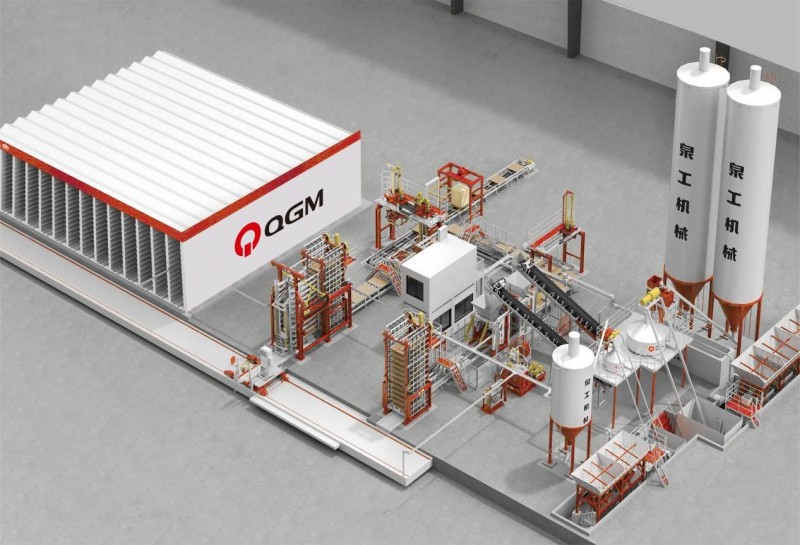

Layout da linha de produção

Amostras de tijolos e cenários de aplicação
