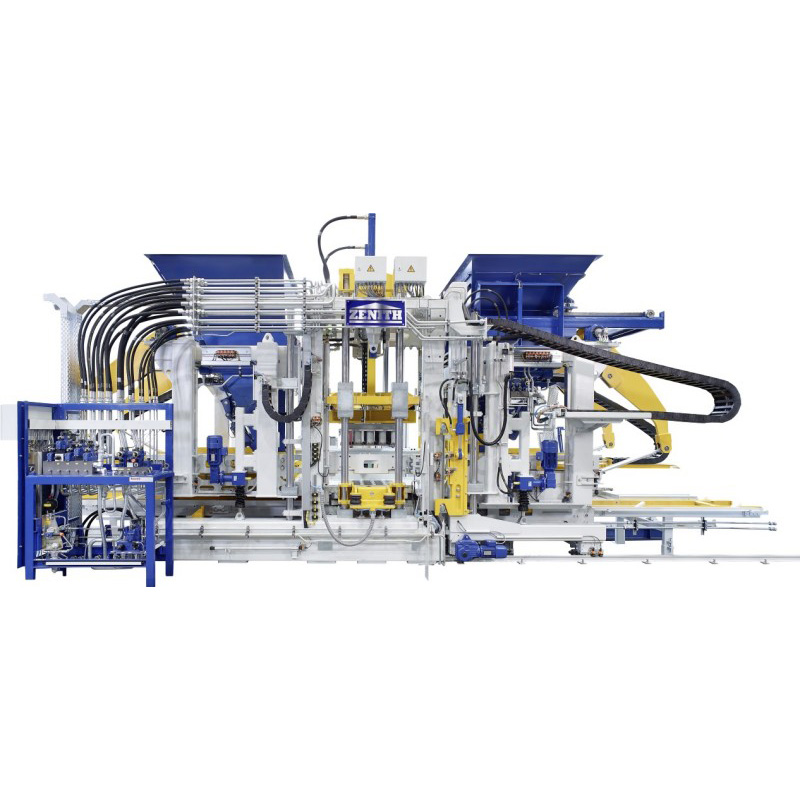

Máquina de placa grande para palete única ZN 1500-2

ZN1500-2 também está equipado com o mais recente sistema de controle e diagnóstico automático, sistema de servo vibração, sistema de troca rápida de molde, etc., que pode fornecer suporte completo aos operadores.

1、Sistema de troca rápida de molde
• Ponte rolante com capacidade 3T para troca de moldes.
• Zenith 1500-2 entregue com trava contra violação compatível com moldes de outros fabricantes.
• Troca de molde em 15 minutos.




2、Mesa de rebaixamento para produtos úmidos
• Mesa de descida com design especial, velocidade mais rápida para entregar produtos úmidos ao transportador lateral úmido.

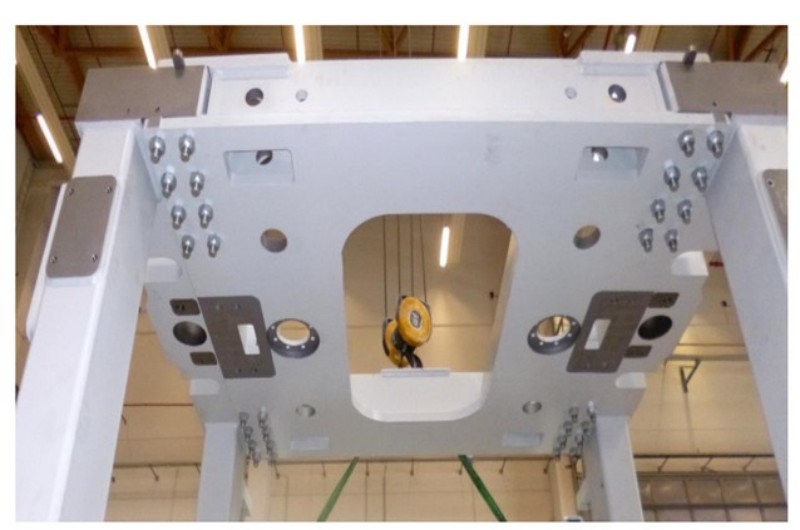

3、Quadro da máquina
• A ZENITH é a única empresa que utiliza estruturas de máquinas aparafusadas.
• A estrutura da máquina aparafusada e extremamente robusta consiste em estruturas laterais, viga da mesa vibratória, viga do motor da mesa vibratória e cruzeta.
• As estruturas dos concorrentes quebram com o tempo devido a projetos de soldagem inflexíveis.
• A estrutura aparafusada da máquina Zenith é suficientemente estável para suportar pressões intensas, mas também suficientemente flexível para compensar a elevada potência de vibração. Portanto a durabilidade é muito maior.



4、Fácil Manutenção

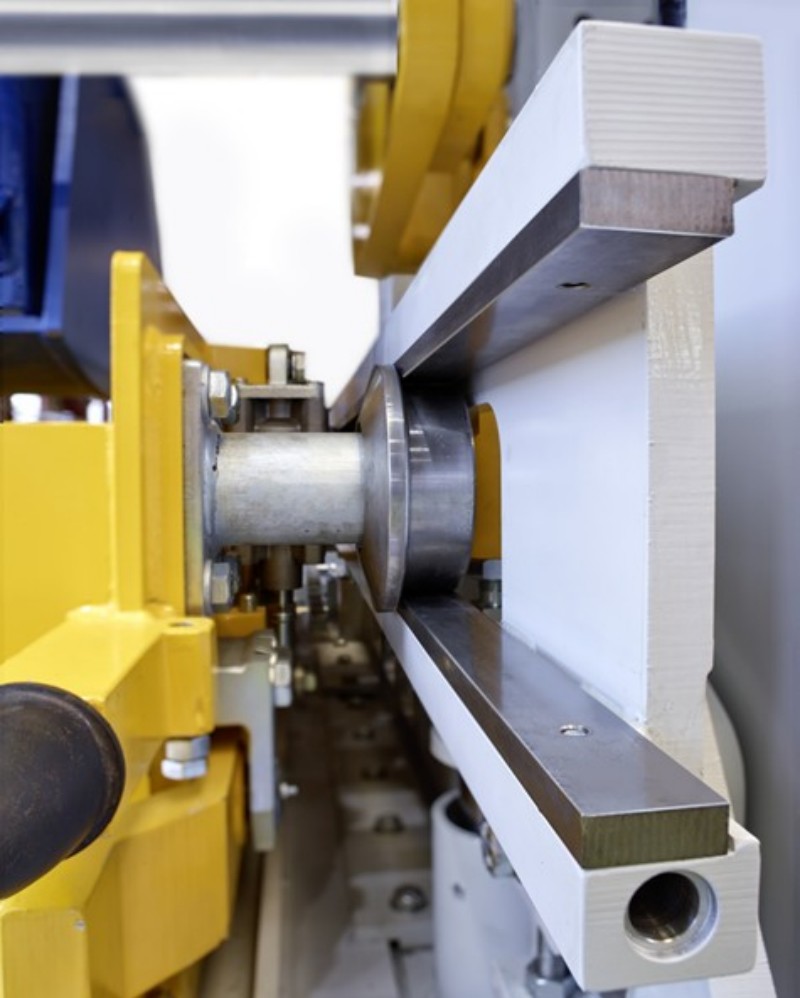

• Os trilhos-guia soldados das caixas de enchimento estão equipados com peças de desgaste substituíveis. Isso resulta em custos e tempo de montagem muito mais baixos.

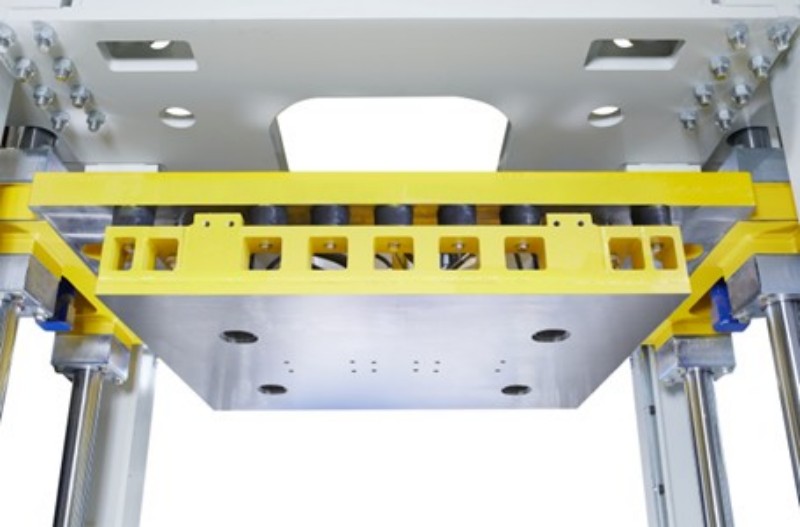

• A viga transversal foi desenvolvida de forma que os pilares possam ser deslocados lateralmente individualmente. Isto resulta em trabalhos de manutenção consideravelmente mais rápidos e menos intensivos fisicamente.
• Módulos individuais, motores, adaptadores de potência do motor e unidades de computador podem ser facilmente trocados sem a necessidade de um engenheiro de serviço ou programador.

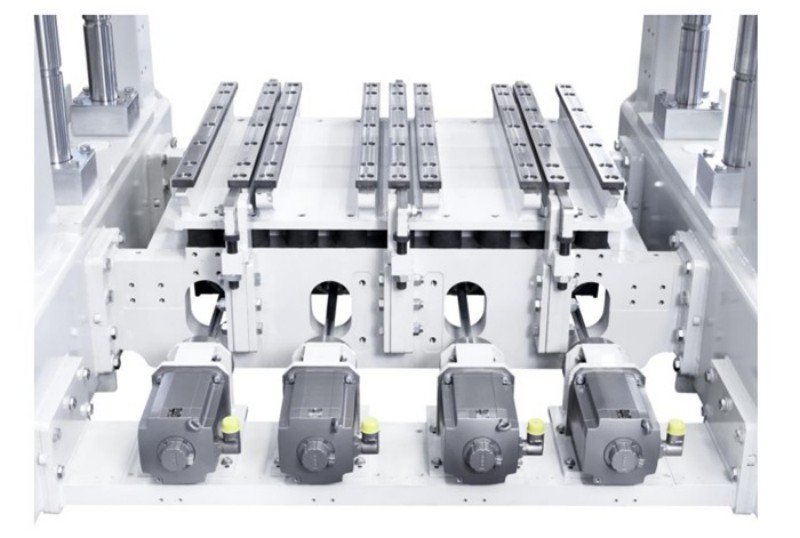

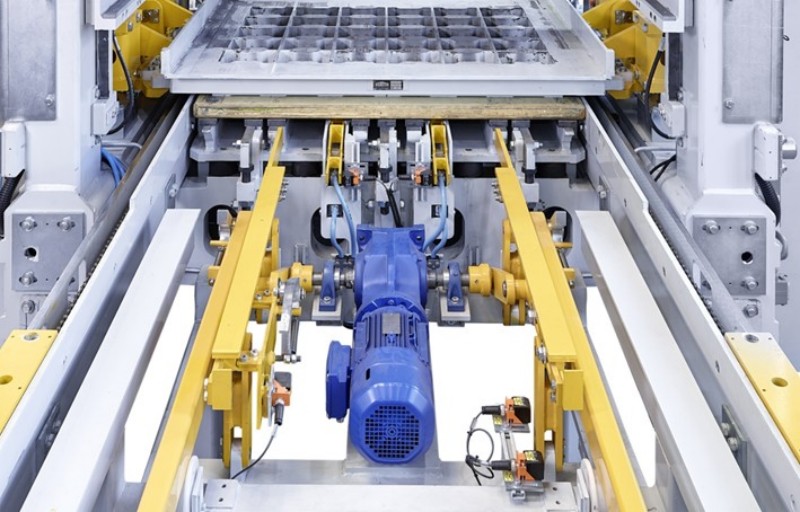

5、Sistema de vibração ultradinâmico
• O Sistema de Vibração Ultra Dinâmico ZENITH garante enorme dinâmica e ao mesmo tempo alta compactação dos produtos.
• O sistema de vibração extremamente dinâmico foi desenvolvido em colaboração com a importante Universidade Alemã de Aachen.
• O inovador sistema vibratório foi projetado para alcançar amplitudes precisas em um tempo de resposta muito curto, garantindo ao mesmo tempo um ajuste flexível.
• A alta dinâmica é alcançada através do uso da mais recente tecnologia servo SEW e permite o ajuste do ângulo de deslocamento em menos de 0,1s.

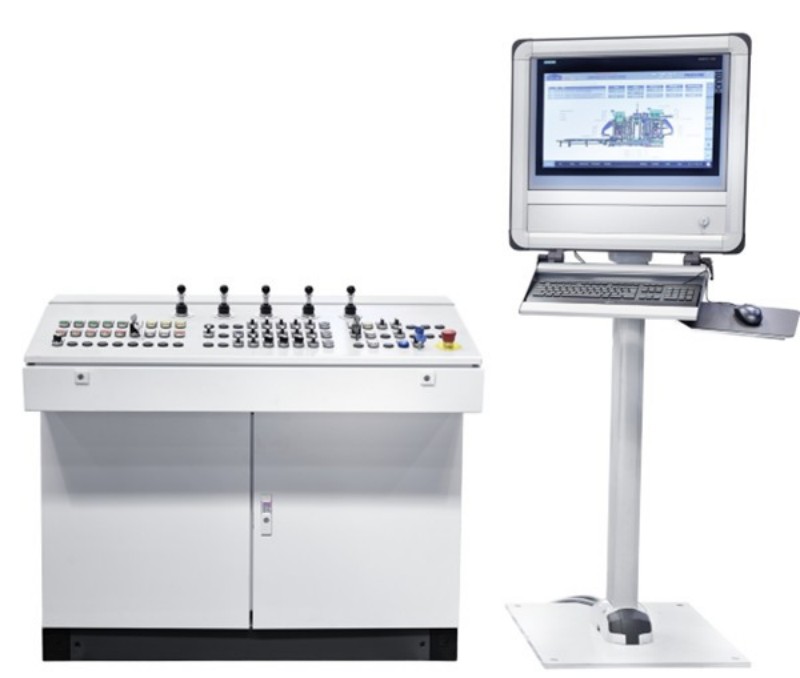

6、Sistema de controle elétrico - facilidade de uso
• Para garantir uma ótima facilidade de utilização, o ZN1500-2 está equipado com um conceito de visualização autoexplicativo e intuitivo.
• A visualização claramente organizada exibe apenas os componentes mais essenciais. No entanto, com alguns toques de dedo, todos os detalhes da planta podem ser selecionados e controlados em tempo real.
• O ZN1500-2 vem com um painel de toque móvel da Siemens que garante máxima conveniência operacional. O operador da máquina pode transportar o prático painel e operar a máquina em diferentes locais.

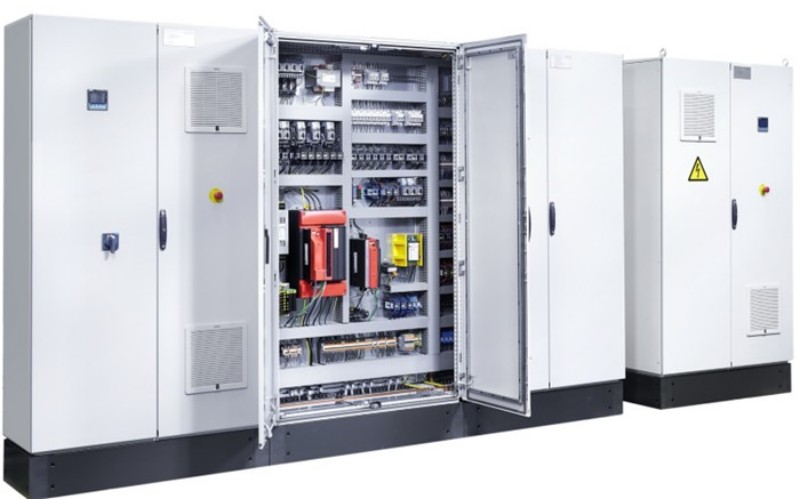

7、Sistema de Controle Elétrico
• Graças à intensa cooperação em Pesquisa e Desenvolvimento com a Siemens desde 2014, inúmeras inovações puderam ser desenvolvidas.
• ZN1500-2 foi equipado com a implementação dos mais recentes padrões da indústria 4.0.
• Com o Siemens S7 1500 TIA Portal todos os componentes e processos da máquina estão interligados e podem ser totalmente controlados e otimizados em tempo real.

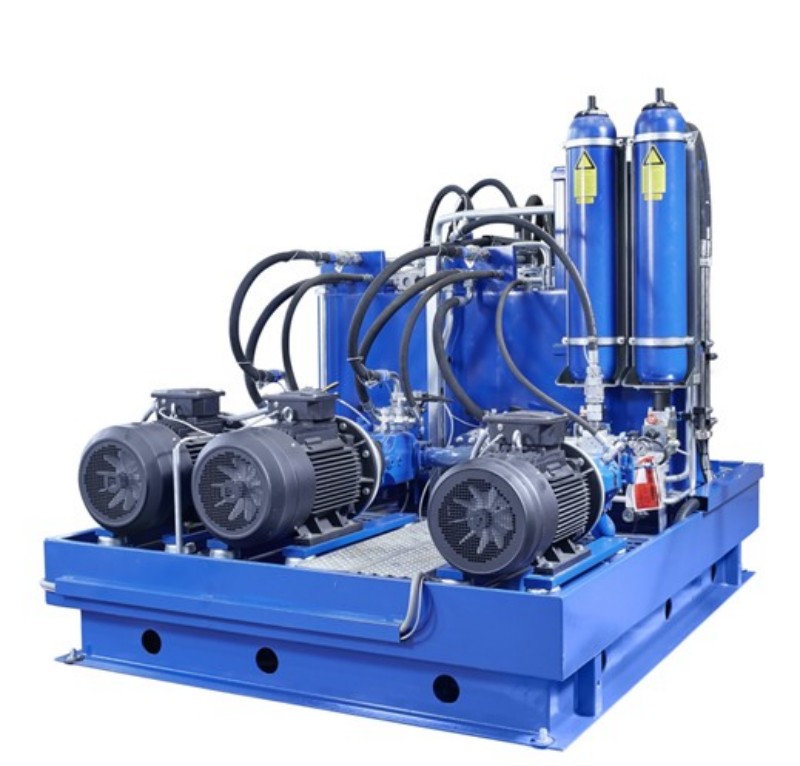

8、Sistema Hidráulico Avançado
• A ZN1500-2 é equipada com duas bombas principais (capacidade 270l/min) e dois acumuladores de pressão para tempos de ciclo rápidos durante a produção regular.
• Em caso de falha da bomba, a máquina pode ser operada com a segunda bomba para evitar a parada da produção.
• A bomba adicional para modo de ajuste (capacidade 20l/min) garante uma limitação segura de velocidades para os respectivos movimentos.

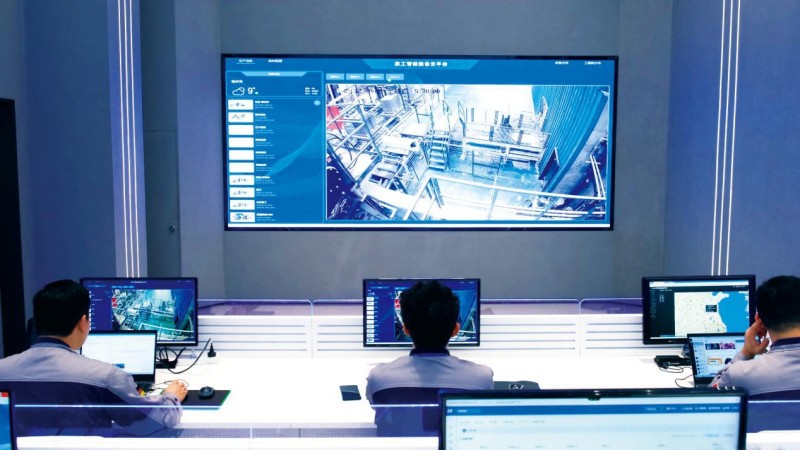

9、Sistema líder de serviços em nuvem inteligente
A plataforma de serviço de nuvem inteligente QGM é o uso de tecnologia de nuvem, tecnologia de comunicação de protocolo de dados, tecnologia de Internet móvel, modelagem de equipamentos, inteligência artificial, big data e outras tecnologias nos dados de operação de equipamentos inteligentes da empresa e coleta de dados de hábitos do usuário, monitoramento on-line, atualização remota; para todo o ciclo de vida de rastreamento e monitoramento em tempo real do status da máquina, para que os clientes obtenham previsão remota de falhas ocultas, diagnóstico de falhas e manutenção on-line.
