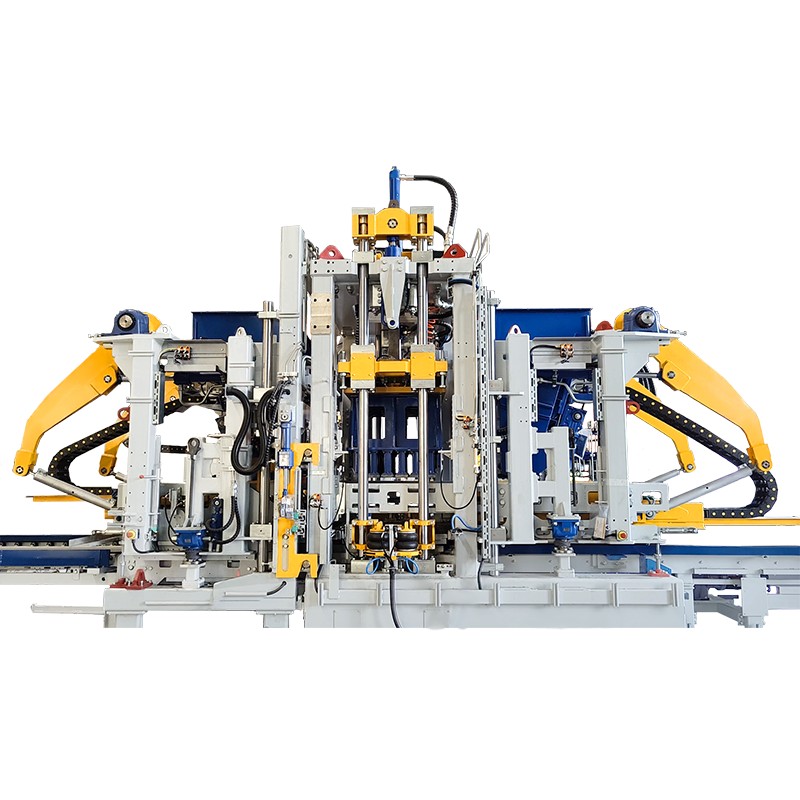

Máquina alemã Zenith ZN900C de tijolos de cimento totalmente automática: especialista na produção inteligente e eficiente de produtos de cimento
Genes de tecnologia de marca
Herdando o processo de fabricação de precisão alemão, a série Zenith ZN900C integra a tecnologia inteligente de prensagem e conformação de quinta geração, integrando os 65 anos de inovação da Zenith na área de equipamentos para materiais de construção. Este modelo obteve certificação dupla da certificação alemã TÜV e do sistema de qualidade chinês CCS.
Principais vantagens do produto
1. Excelente desempenho
- Pressão nominal 900 toneladas (expansível até 1200 toneladas)
- Ciclo de produção de tijolo padrão (240 × 115 × 53 mm) de 8 a 10 segundos
- A capacidade de produção diária atinge 30.000-35.000 peças (condições padrão de trabalho)
- O sistema de vibração adota tecnologia de comutação de dupla frequência (50 Hz / 60 Hz adaptativo)
2. Sistema de controle inteligente
Centro de controle PLC Siemens SIMATIC S7-1200
Tela de toque industrial colorida de 10,4 polegadas (suporta comutação multilíngue)
Sistema de monitoramento remoto da Internet das Coisas (acesso de três modos 4G/5G/WIFI)
Sistema de relatório de análise inteligente de dados de produção
3. Configuração dos principais componentes
Unidade hidráulica: sistema servo personalizado Bosch Rexroth
Componentes elétricos: configuração de nível industrial Siemens/Schneider
- Sistema de molde: aço para molde especial alemão 1.2842 (dureza HRC58-62)
- Estrutura da estrutura: Ferro dúctil QT600-3 com tratamento geral de recozimento
4. Proteção ambiental e design de economia de energia
Controle de ruído ≤68dB (A)
Consumo de energia da unidade ≤8,5 kWh/m³
Taxa de reciclagem de resíduos ≥95%
Design de redução de poeira totalmente fechado
Soluções de aplicativos
Área de engenharia municipal
- Tijolos para pavimentação de calçadas (resistência à compressão ≥40MPa)
- Meio-fio (comprimento máximo 1500mm)
- Componentes da vala de drenagem (permeabilidade à água ≥1,5cm/s)
Campo de alvenaria de construção
- Tijolos de cimento padrão (de acordo com GB/T 21144)
- Blocos ocos (taxa de vazio 30-55%)
- Ladrilhos decorativos (precisão de superfície ±0,3 mm)
Campo de armazenamento industrial
- Ladrilhos para carga pesada (carga dinâmica ≥10 toneladas)
- Pavimentos industriais antiderrapantes (coeficiente de fricção ≥0,6)
- Pisos resistentes à corrosão (resistentes a ácidos e álcalis PH2-12)
Campo de paisagem
- Ladrilhos de imitação de pedra (dureza Mohs ≥6)
- Tijolos de grama (taxa de abertura ≥20%)
- Componentes de cerca de arte
Serviços especiais de equipamentos
Garantia de 24 meses
Instalação e comissionamento gratuitos no local
Treinamento do sistema para operadores
Suporte técnico vitalício
Resposta global de emergência em 48 horas
[Serviço personalizado] Suporta o desenvolvimento de moldes especiais e a transformação de automação de toda a linha, e pode fornecer soluções de otimização de processos com base nas características da matéria-prima do cliente.
Parâmetros Técnicos
| Área Máxima de Formação | 1300×650mm |
| Altura do bloco | 40-300 mm |
| Tempo de ciclo | 14~24S (dependendo do tipo de bloco) |
| Força de Servo Vibração | 100KN |
| Tamanho da palete | 1350×700×(14-35)mm |
| Vibração Inferior | 2x7,5KW (Frequência) /4x12KW (Servo) |
| Vibração superior | 2×0,55KW |
| Sistema de controle | SIEMENS |
| Potência total | 52,6 kW |
| Peso total | 17T (incluindo dispositivo facemix e molde) |
| Dimensão da Máquina | 6300×2800×3500mm |
Vantagem tecnológica
A máquina de bloco é equipada com o sistema de servo vibração recentemente desenvolvido, que pode garantir que os motores de vibração estejam em um estado sincronizado, o que pode garantir a saída vertical da força de compactação. Evite também os danos por tensão de cisalhamento da força de compactação horizontal à máquina e prolongue a vida útil da máquina. A velocidade do motor pode atingir mais de 4.000 RPM, o que pode fornecer maior força de compactação e a qualidade do bloco seria bastante melhorada.
A mesa vibratória adota aço HARDOX sueco de alta resistência, consistindo em mesa dinâmica e mesa estática, o que pode melhorar muito a eficiência de vibração. Embora existam outros dois vibradores na parte superior, para aumentar a compactação e garantir a alta qualidade dos blocos de concreto.
Existem airbags na cabeça do tamper e nos dois lados da máquina. Depois que o molde é colocado no lugar, o airbag da cabeça do tamper é inflado e apertado automaticamente. Finalmente, o airbag da estrutura do molde é inflado para fixar a estrutura do molde automaticamente. Desta forma, pode ajudar a economizar muito tempo na troca de diferentes moldes, reduzir os ruídos de vibração e também aumentar a eficiência da produção.
O sistema de controle QGM adota PLC SIEMENS, tela sensível ao toque, contatores e botões, etc., que combinam perfeitamente a tecnologia automática e o sistema avançado da Alemanha. O SIEMENS PLC possui função automática de solução de problemas para fácil manutenção e também travamento automático para evitar acidentes mecânicos causados por erros operacionais. Enquanto a tela de toque SIEMENS pode exibir o status da produção em tempo real e obter fácil operação por representação de visualização. Caso alguma peça seja quebrada no futuro, a peça de reposição poderá ser adquirida localmente, o que pode economizar muito tempo e custos.
A bomba hidráulica e a válvula são de marcas internacionais, que adotam válvula proporcional de alta dinâmica e bomba de saída constante para ajustar a velocidade e pressão, com características de alta estabilidade, alta eficiência e economia de energia.
O sistema de nuvem de equipamentos inteligentes QGM realiza monitoramento on-line, atualização remota, previsão remota de falhas e autodiagnóstico de falhas, avaliação do status de integridade do equipamento; Gera relatórios de operação de equipamentos e status de aplicações e outras funções; Com as vantagens de controle remoto e operação, solução rápida de problemas e manutenção para os clientes. Tudo está interligado e a produção e operação dos equipamentos podem ser vistas pela rede em todos os cantos do mundo.
Equipamento Corolário
Central de dosagem e mistura de concreto
Betoneira-Planetária
Alimentador Automático de Paletes
Sistema de cubagem de blocos off-line
Sistema de controle SIEMENS
Câmara de cura
Empilhador/Cumentador Simples
Elevador/abaixador e carro de dedo
